動力電池板CCS集成母排測試

詳細信息

CCS集成母排測試

　　一. 測試項目：

　　1. 短斷路測試。

　　2. 溫控電阻測試(NTC或PT系例)。

　　3. 焊接電阻測試(小于60微歐)

　　4. 交直流耐壓測試

　　5. 直流絕緣電阻測試。

　　二. 設備特點：

　　1. 電腦化操作(所有產品規(guī)格在電腦端設定)。

　　2. 導通與高壓功能一體測試。

　　3. 掃碼啟動

　　4. 測試完成后數據自動存儲。

　　5. 測試完成后自動打印標簽

　　6. MES對接。

　　三. 設備規(guī)格：

項目<!--?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" /-->	產品規(guī)格
測試點位	低壓點位：72點/126點/252點；高壓點位：8通道、16通道、32通道
斷/短路	1KΩ ~ 50KΩ
導通	1uΩ ~ 50.0Ω
電阻	Max.10.0MΩ
絕緣電阻	電壓：0?1KV測試范圍：1MΩ ~ 10GΩ
AC耐壓	電壓：100V?5KV漏電流： 0?20mA
DC耐壓	電壓范圍：100V?6KV 漏電流：0~5mA
測試時間：	0?999秒

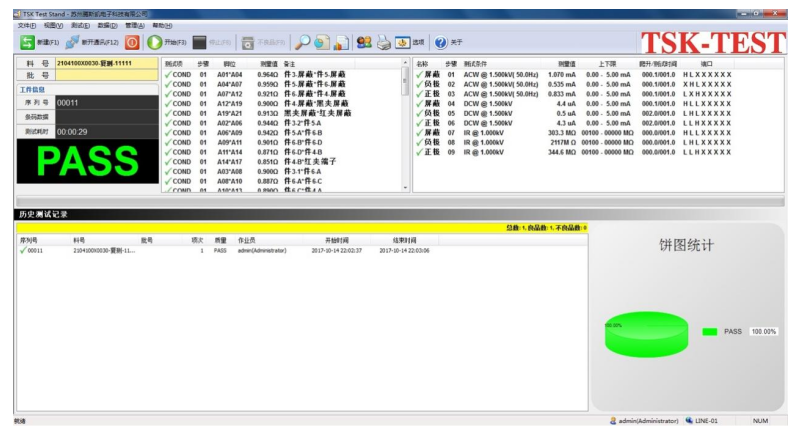

　　四. 測試界面圖：

CCS集成母排測試界面圖

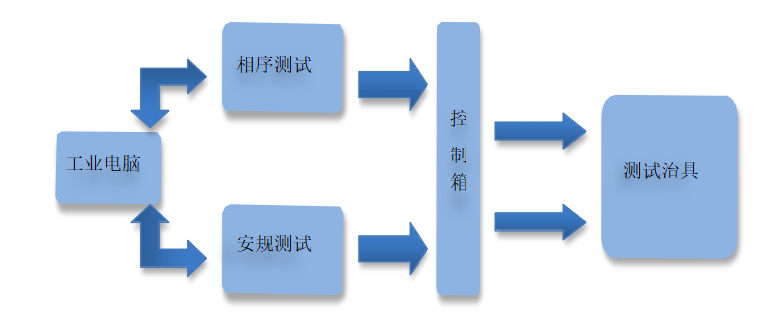

　　五. 設備架構框圖：

CCS集成母排測試設備架構圖

　　六. 測試流程圖：

CCS集成母排測試流程圖
